系統概述

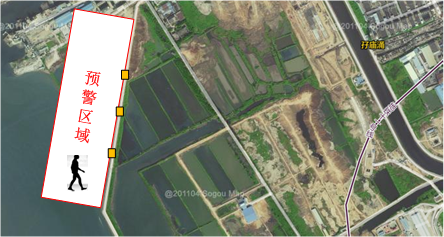

系統在一個探測器節點內，同時集成了微波雷達探測器和MEMS振動探測器兩種入侵探測技術，其中微波雷達探測在圍欄外側形成一道虛擬警戒區域，人員或車輛在預警區域內移動時系統產生入侵預警，微波雷達的探測距離為10米。MEMS振動探測器檢測圍欄上由于敲擊、撞擊、搖晃、攀爬等行為引起的振動信號，并據此產生入侵報警，其有效探測距離為0~6米。探測器采用壁掛方式布設在圍欄上，探測器之間通過RS-485總線相連，并匯聚到探測處理主機。此方案融合微波雷達和MEMS振動兩種入侵探測技術，兼具主動和被動探測方式，具有預警距離遠，定位精度高，適應性強，易于安裝和調試等特點，適用于民航、物流、石油、電力、煙草、公安、司法等行業。

產品原理及應用說明

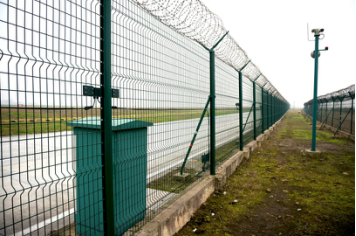

將探測器壁掛方式安裝在圍欄立柱上，將其通過485總線及以太網絡傳輸給后端監控中心，由監控中心系統軟件對探測器上報的預警信號和振動信號進行融合分析和處理，最終產生報警信號驅動聲光報警聯動并推送到客戶端軟件完成后續處理。

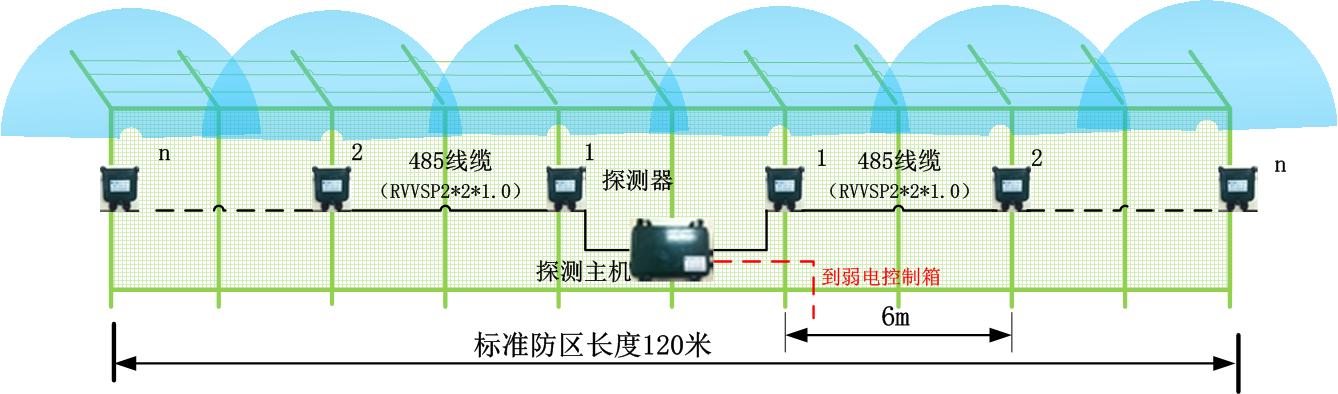

產品原理結構圖

系統功能

1） 區域入侵預警

2） 振動入侵報警

3） 報警數據融合處理

4） 告警事件管理

5） 視頻監控聯動

6） 聲光報警聯動

7） 電子地圖

8） 配置管理

9） 系統管理

系統組件與規格

VDC-5120智能入侵探測主機

1） 支持探測器：VDS-510

2） 采集信號類型：微波雷達預警信號與振動信號

3） 布設方式：壁掛

4） 標準防區距離：120米

5） 通信方式：RS-485

產品技術特征

1） 主動探測及預警

2） 精準定位

3） 入侵行為識別

4） 氣象條件自適應

5） 設備自檢

6） 軟件定義防區

7） 無縫聯網能力

8） 故障自動巡檢
