1、系統概述

系統采用微波雷達、MEMS振動和光電雷達融合入侵探測技術。系統具備精準定位能力，定位精度0-6米。探測器采用壁掛方式布設在圍欄上，探測器之間通過RS-485總線相連，并匯聚到探測一體化處理主機。

此方案融合微波雷達、MEMS振動和光電雷達三種入侵探測技術，兼具主動和被動探測方式，具有預警距離遠，定位精度高，適應性強，易于安裝和調試等特點，適用于民航、核電、物流、石油、電力、煙草、公安、司法等行業。

2、系統原理及應用說明

 系統結合物理圍界實際情況，在圍欄上或磚墻上掛裝智能微雷達振動入侵探測器，采用微波雷達、振動和光電雷達等技術，探測目標靠近圍界、徘徊、攀爬、強力破壞圍欄、越過圍欄等各種入侵行為，實現圍界入侵目標檢測、識別及定位，準確區分入侵者與非入侵行為。

當上述靠近圍欄和翻越圍欄等入侵行為觸發報警時，系統立即調用聯動控制子系統，利用視頻監控圖像，值班人員可迅速直觀的看到現場的實際情況，與此同時，系統集成平臺后臺系統會發送音頻信號至現場的音頻設備，向現場進行聲音告警；值班人員亦可通過麥克風設備向現場通話告警，警告可疑人員。

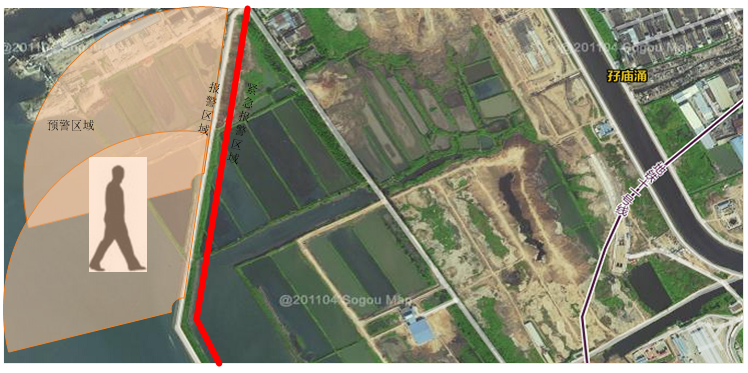

（圖2、產品原理結構圖）

3、應用場景圖

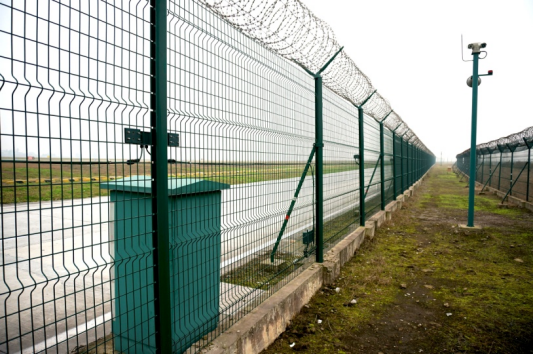

（圖3、系統應用場景圖）

4、系統功能與特點

4.1、功能

1） 區域入侵預警

2） 振動入侵報警

3） 入侵緊急報警

4） 報警數據融合處理

5） 告警事件管理

6） 視頻監控聯動

7） 聲光報警聯動

8） 電子地圖

9） 配置管理

10） 系統管理

4.2、特點

l 采用新一代融合探測技術，前端探測器采用微波雷達和MEMS振動一體機，以及光電雷達探測主機，實現主動探測和被動探測相融合，符合防入侵技術前端多種探測手段融合發展趨勢。

l 后端采用人工智能機器學習算法，經過訓練后的算法可以大幅度提高各種入侵行為識別的準確率，同時過濾掉飛機尾流、風等噪聲。

l 精細化調整設備運行參數，針對本項目圍界實際情況，例如靠近鄉村公路、農田等特殊區域，系統可以進行有針對性的、精細化的調整，達到最佳運行效果。

5.3、智能安防集成管理平臺 BD9000 V1.0

5.3.1、系統概述

指揮中心安防系統（圍界安防集成管理平臺軟件）由周界防入侵系統控制中心服務器、視頻存儲陣列、監控報警平臺軟件、視頻儲存及管理軟件等組成。通過報警軟件客戶端及視頻管理軟件客戶端，用戶可閱覽各個防區的報警、故障及實時工作狀態，并設置、校核、人工干預控制相關的聯動設備（視頻、廣播、照明等），完成報警集中處置。

集成平臺采用現代多媒體及數字化監控技術，通過通信網絡平臺和管理服務器、管理軟件等形成周界安防報警融合處理平臺，實現對傳感器入侵探測子系統、智能視頻監控及分析子系統、廣播通信子系統、智能照明子系統的信息集成。按照物聯網體系的感知層、傳輸層和應用層進行劃分與組織，形成1個平臺與多個子系統的有機集成，實現由監控中心對全系統的信息集成和統一管理。

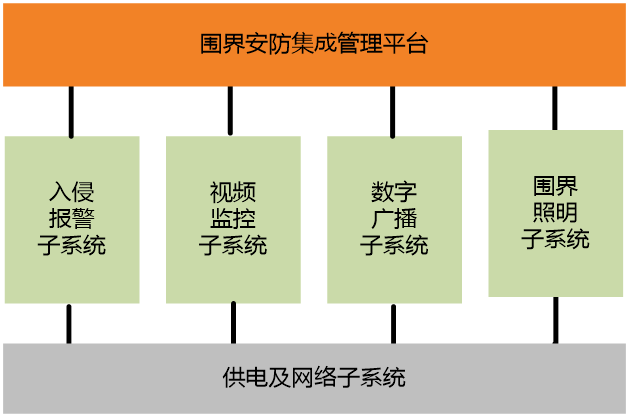

圖7. 安防平臺子系統集成架構圖

當有人員靠近圍界并穿過微波雷達預警振動探測器形成的虛擬圍界時，系統自動在飛行區圍界安防的值班席位上開啟相關區域的視頻，并提示監控人員可能發生非法入侵事件。值班人員通過集成平臺開啟廣播及聲光報警系統，警告入侵人員離開。當入侵人員進一步攀爬、翻越圍界時，系統產生報警與緊急報警消息，準確定位入侵目標位置，并在值班席位上彈出入侵報警事件；同時通過集成平臺向視頻監控系統提供觸發信號，聯動球型攝像機轉到報警點進行定位、抓拍及追蹤，聯動攝像機定位的精度應滿足監控人員能夠迅速準確定位報警的需求。通過現場的繼電器設備聯動廣播系統自動播放警告語音；夜間聯動燈光系統開啟。監控人員按照相應的管理規則處理報警事件，并通知出勤點的值班人員到現場處理入侵事件。集成平臺與機場其他安防系統做接口，實現統一監控和管理。

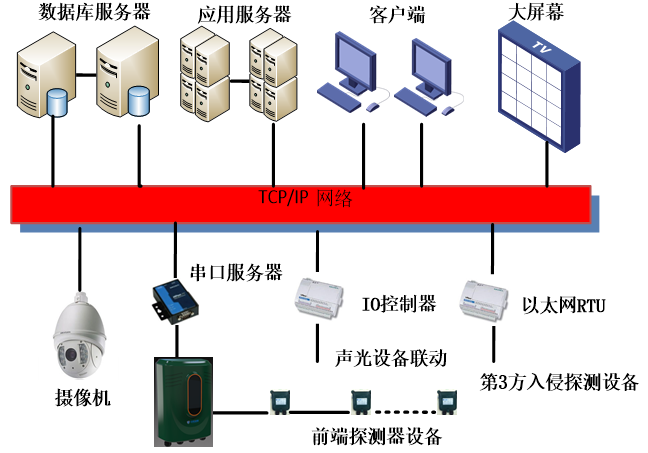

圖8. 智能安防集成管理平臺系統結構圖
