1、方案概述

室外自收發型微波雷達入侵探測器能夠在室外環境下運行，可提供15到120米的空間防護，可探目標范圍內人員行走、奔跑或爬行以及行駛的車輛，可根據距離劃分范圍截止區域，采用最新的機器學習自適應算法過濾風、雨、雪、樹木、振動等噪聲。探測器采用壁掛方式布設在立柱或墻體上，探測器既可以單獨運行，也可以通過RS485總線組網運行。此型號探測器具有寬波束天線、精準測距、抗干擾能力強、安裝和調試簡便等特點，適用于民航、物流、石油和天然氣、電力、煙草、公安、司法監獄等行業。

（圖-1、產品系統結構圖）

2、產品原理及應用說明

多普勒探測器向受保護區內發射連續調頻信號，接受回波信號并據此計算出移動目標的移動速度、移動方向和距離，并依據規則設置產生入侵報警信號?？筛鶕?jù)探測距離設定截止區域，有效排出設定探測范圍外的活動目標。當周邊環境發生變化時，可依據噪聲水平自動調節靈敏度、抗干擾度等運行參數，因此有效過濾雨、雪、振動及隨風搖擺的樹枝等的影響。使用時，將探測器以壁掛方式安裝在立柱或墻體上，設備上電運行幾分鐘后，建立受保護區域的基準回波信號，然后可通過USB線連接到便攜設備設置運行參數，并接受報警信號。

（圖-2、產品原理結構圖）

3、產品外形

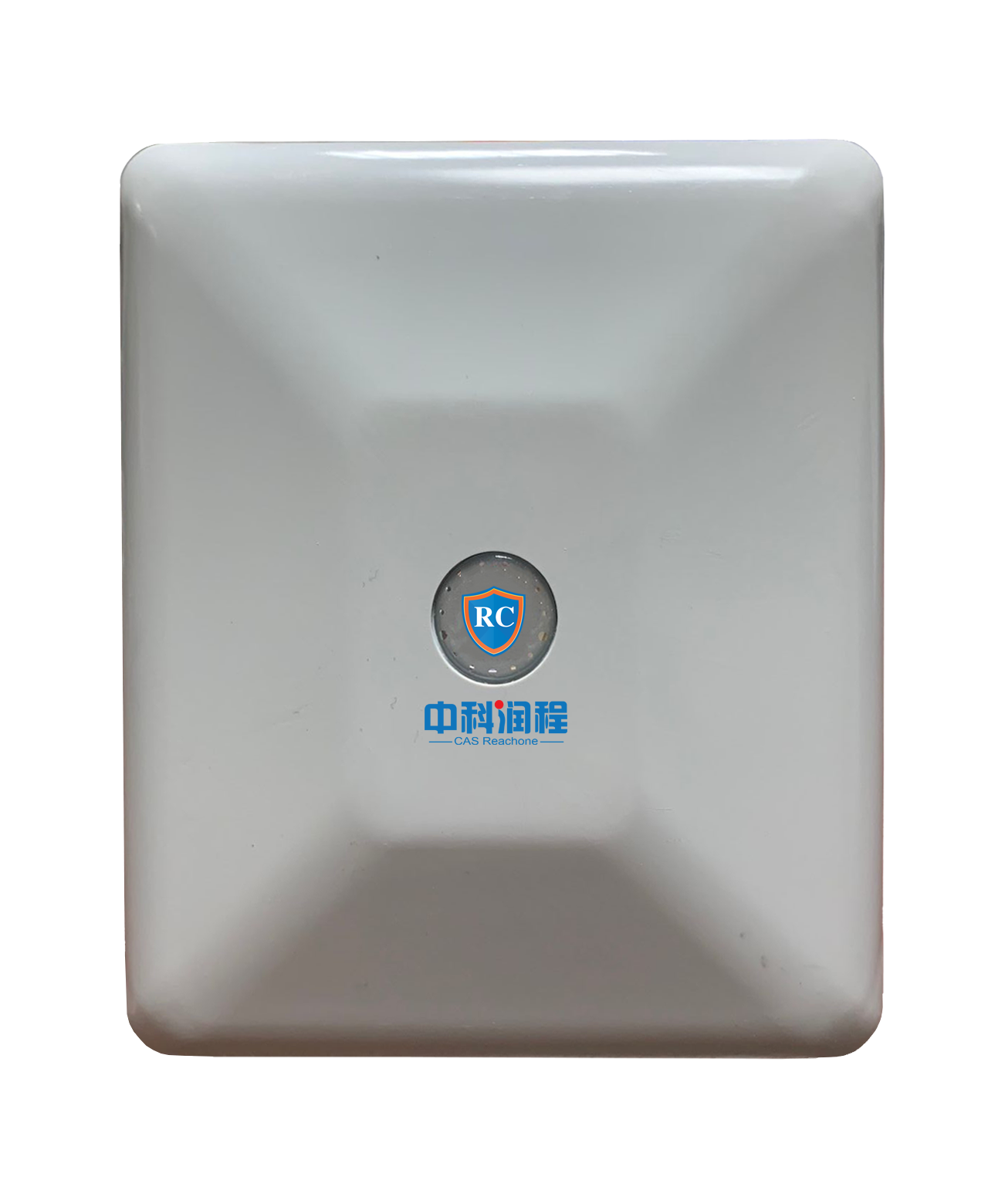

（圖-3、產品外形圖）

4、系統功能

1） 區域入侵探測

2） 目標移動偵測

3） 移動方向（趨近和遠離）

4） 移動速度

5） 目標距離

6） 開關量報警信號輸出

7） 防拆報警輸出

8） LED指示燈

9） USB配置

10） 管理軟件

5、系統組件與規格

6、產品技術特征

1） 開放頻段，抗干擾能力強

2） FMCW連續調頻，精準測速

3） I/Q多普勒信號輸出，區分目標趨近和原理

4） FFT高速數字信號處理，識別準確率高

5） 自適應機器學習算法，減少風、雨、振動影響，有效濾除干擾

6） 根據需要設置截止區域，排除選定區域外的干擾

7） 根據振幅、速度、方向、距離等靈活設置報警觸發條件

8） 軟件版本遠程升級

9） RS-485總線組網運行

10） 新型一體化結構設計，安裝方便，角度可調節

11） 低功耗運行，綠色節能

12） USB及上位機軟件調試
