1、系統概述

系統以相控陣?yán)走_(dá)為主體，結合可見光攝像機、紅外熱成像攝像機、聲光報警器以及人工智能分析等安防技術，集雷達精確定位、視頻成像與紅外熱成像與一體，能夠在全天候條件下大范圍區域內監控多個移動目標，自動跟蹤并記錄移動軌跡，對成像目標進行分類，發現可疑入侵行為實時報警并聯動聲光報警設備。系統具有雷達與監控聯動、雷達精準定位、成像目標分類、抗干擾能力強、安裝和調試簡便等特點，適用于民航、物流、石油和天然氣、電力、煙草、公安、司法監獄等行業。

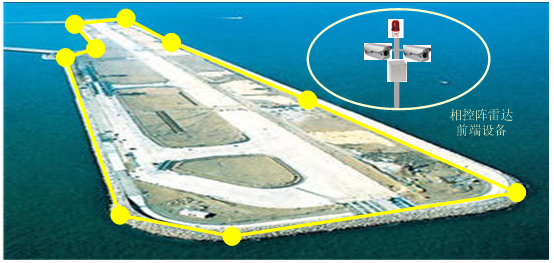

（圖-1、系統結構圖）

2、雷達產品原理及應用說明

本產品為高精度3D相控陣?yán)走_(dá)，采用多普勒脈沖和FMCW調制技術對入侵目標進行探測，從雷達回波信號中解析出目標的速度、方向、距離、角度等信息。本產品采用高斯窗口滑動平均、背景噪聲抑制、區間補償?shù)榷囗?xiàng)技術，有效濾除雜波干擾，增加產品抗干擾能力。本產品支持多目標識別與跟蹤，采用alpha-beta-gamma算法實現軌跡跟蹤、錄制與回放。可根據探測距離及角度設定截止區域，有效排出設定探測范圍外的目標。當周邊環境發生變化時，可依據噪聲水平自動調節靈敏度、抗干擾度等運行參數，因此可有效過濾雨、雪、振動及隨風搖擺的樹枝等的影響。使用時，將雷達以壁掛方式安裝到立柱或墻體上，上電運行后，可通過串口或以太網口設置運行參數，通過串口或網口采集目標信息。

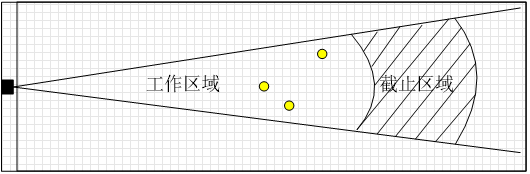

（圖-2、產品原理結構圖）

3、產品外形

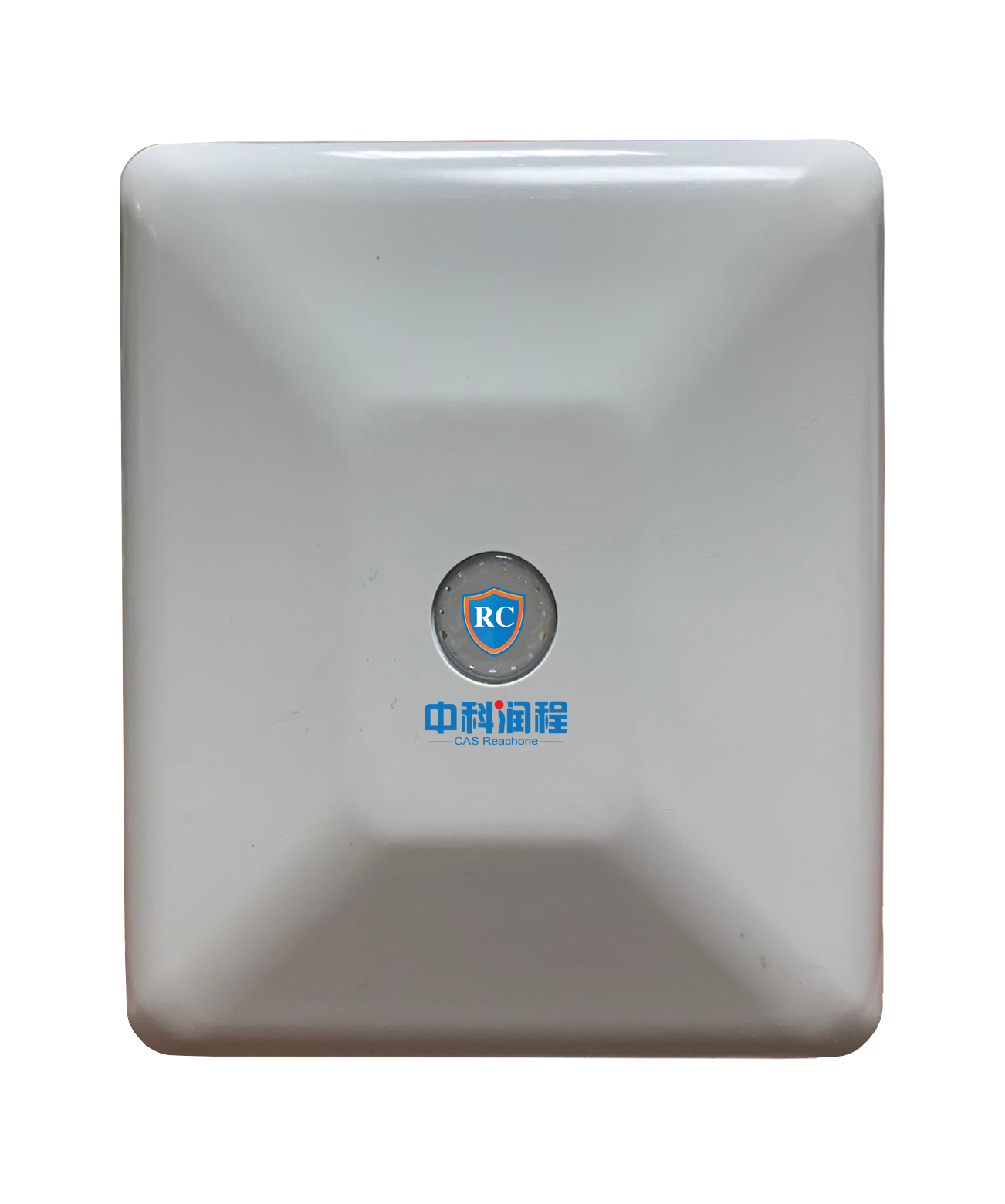

（圖-3、產品外形圖）

4、產品功能

1） 多目標識別、軌跡跟蹤

2） 測量目標移動、速度、方向、距離和角度

3） 3D立體探測，高分辨率

4） 大區域覆蓋

5） 多種濾波算法，提高噪聲抑制能力

6） 串口或網口配置及輸出

7） 防移動、防拆、防遮擋報警輸出

8） LED指示燈

9） 雷達管理軟件

5、產品規格

6、軟件及系統

6.1、系統概述

相控陣?yán)走_(dá)可以單獨使用，也可以搭配可見光和紅外熱成像相機使用。雷達發現移動目標，對目標進行精確定位和軌跡跟蹤，進而聯動一個或多個攝像機對目標進行視頻追蹤。在視頻圖像上疊加雷達軌跡圖像，用戶可以更直觀獲取目標距離、方位和軌跡。通過劃分防區及設置入侵檢測規則，可生成報警信號并聯動聲光報警設備。

6.2、系統功能

l 入侵檢測報警；

l 雷達與攝像機聯動；

l 多目標軌跡跟蹤；

l 入侵事件記錄；

l 視頻監控；

l 電子地圖；

l 雷達軌跡圖；

l 配置管理；

l 系統管理；

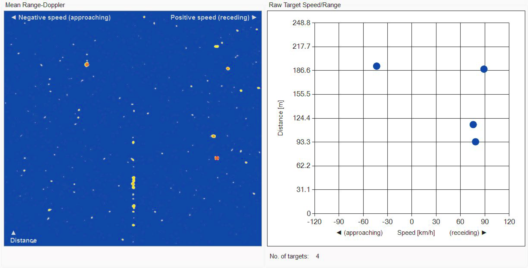

（圖-4、雷達頻譜圖與多目標跟蹤圖）

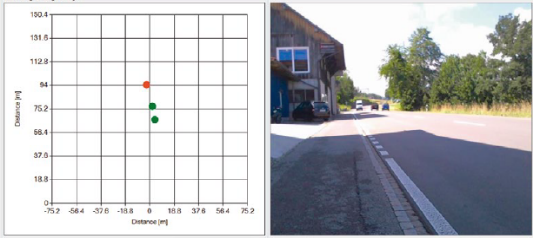

（圖-5、雷達圖疊加視頻圖像，紅色為趨近，綠色為遠離，坐標為距離）

6.2、系統配置
